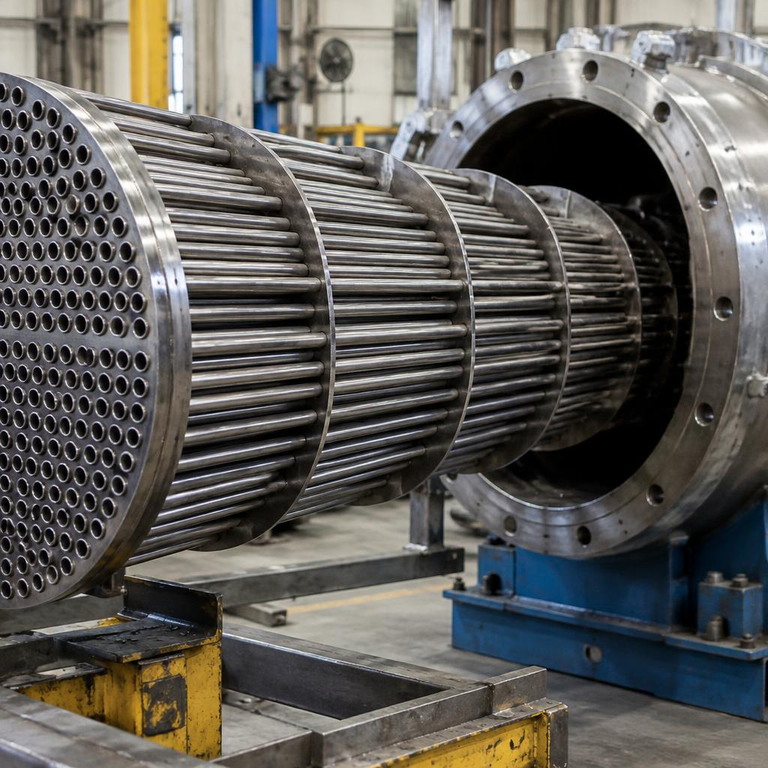

Tubos Trocadores de Calor
Tubos de aço carbono trefilado com costura removida de precisão
Normas e Tubos Técnicos
Desde 1983, a Mercante produz Tubos Trocadores de Calor, com e sem costura em aço carbono.
Nesta unidade, temos capacidade de trefilar tubos de 6mm até 235mm de diâmetro, com espessura de parede de 0,50mm até 20mm.
As aplicações dos Tubos Trocadores de Calor abrangem diversas indústrias, principalmente onde o rigor de qualidade e precisão são críticos para o bom funcionamento dos sistemas onde são aplicados.
Contamos com auxílio de técnicos e profissionais treinados e altamente qualificados para atender as necessidades de nossos clientes e oferecer a melhor solução para sua aplicação.
Dispomos de um amplo estoque de Tubos Trocadores de Calor a pronta entrega e atendemos a todo mercado nacional com agilidade e eficiência.
Somos especializados na linha de Tubos Trocadores de Calor, consulte-nos!
Tubos para Troca Térmica
Tubos para troca térmica sem costura.
Normas Aplicáveis
Tubos para Trocadores de Calor e Condensadores.
ASTM A179
NBR 5583
Aplicações
São tubos de aço de baixo carbono sem costura, produzidos por trefilação à frio e utilizados em trocadores de calor e condensadores.
Propriedades Mecânicas
A nomra não especifica valores para limite de resistência, escoamento e alongamento, porém podemos assumir para efeito de projeto os seguintes valores:
Resistência à tração: 325 MPa min.
Limite de escoamento: 180 MPa min.
Alongamento:% 35% min.
A dureza não deverá exceder o limite de 72 HRB.
Estado de Fornecimento
Os tubos são fornecidos com tratamento térmico após o último passe de trefila à temperatura acima de 650ºC em forno contínuo com atmosfera controlada.
Ensaios não Destrutivos
O lote é submetido a ensaio hidrostático em 100% dos tubos. Os tubos são mantidos sob a pressão de teste por no mínimo 5s e não devem apresentar vazamento.
A pressão de teste é calculadapela equação abaixo:
P = 32000. t / D, onde:
- P é a pressão de teste hidrostático em PSI
- t é a espessura do tubo
- D é o diâmetro externo do tubo
Testes Mecânicos Destrutivos
São requeridos os seguintes ensaios destrutivos (conforme ASTM A450):
- Achatamento
- Flangeamento
- Alargamento
Acabamento
Os tubos são fornecidos com as pontas cortadas perpendicularmente, em serra convencional.
Os tubos são fornecidos oleados e são admissíveis pequenas porosidades e marcas provenientes do processo de fabricação.
Embalagem e Identificação
Os tubos são fornecidos em amarrados, cintados com fita metálica.
Cada amarrado tem peso máximo de 2.000kg e está identificado por etiqueta constando as dimensões, norma, comprimento, quantidade (peso em kg) e número de barras, nome e pedido do cliente.
